Bikin tabung Skep Carburator Sendiri

Bikin tabung Skep Carburator Sendiri

     Mencari Part Karburator untuk yang after Market seperti PE/SP kw1,kw2 Series itu gampang-gampang susah sob...terutama Tabung skepnya yang kebanyakan sering mengalami Over Size atau Oblak dalam Bahasa Yunaninya hehe....Kenapa sering terjadi demikian ...??? wajar saja karna kebanyakan yang mengunakan Carbu ini selalu open filter / tidak menggunakan Boks Filter... jadi debu / pasir dengan mudah terhisap dan menempel di tabung skep sehingga tabung mudah baret dan Oblak deh....kalu sudah begini biasanya karbu sudah tidak berfungsi maksimal...pokoknya macem-macem kendalanya...yang setingannya berubah...motor jadi nyundul-nyundul akibat tabung skepnya nempel terhisap oleh Piston pada saat langkah Hisap dll....
     Sebenarnya Part Kitnya sudah banyak beredar ... tapi umumnya kita harus beli satu paket part kit.... dan harganya pun sama dengan harga 1 buah Karbu yang PE Kw Series .....jadi galaw kan harus gimana...???
Nah untuk itu I B L J coba menawarkan solusi yang mungkin saja sudah umum  bagi sebagian orang... namun I B L J memperioritaskan bagi kawan-kawan yang belum mengetahuinya...

Kali ini kita akan coba membuat tabung Skep Carburator PE Series untuk Venturi 28...Material yang di butuhkan adalah :
1. As Sock Bekas Rx king diameter 30mm ( sesuai dengan Diameter Standar Tabung Skep Carbu 28 Pe Series) dan
2. Albronce
Ke untungan menggunakan Bahan dari As Sock ini karna matrialnyanya yang kuat terhadap gesekan jadi tidak mudah kemakan / Oblak dan bobotnya yang berat membantu menutup gas jadi lebih cepat.... teman-teman Cukup menggunakan barang yang bekas pakai saja bisa cari di tunkang loak atau onderdil bekas jika ingin lebih murah meriah.....

As Sock depan RX king dan albronce

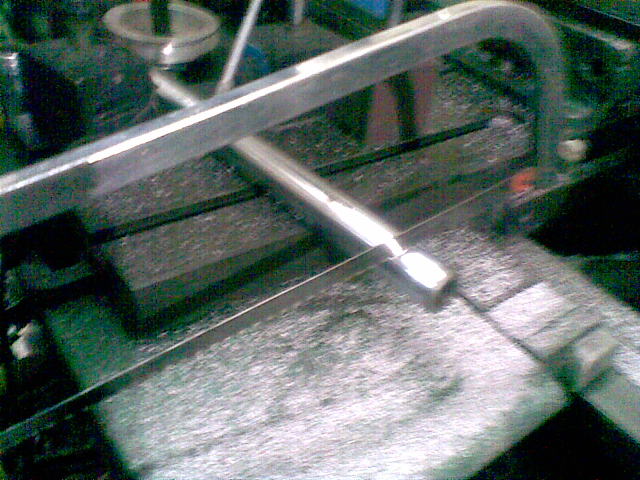

Yang pertama di lakukan adalah memotong Sock As depan Sesuaikan dengan Tinggi Tabung Skep yang asli...

As Sock yang telah di potong

Bikin Koin setebal Kurang lebih 5mm Dari albronce tadi sesuaikan dengan diameter tengan As sock ....untuk mengerjakan pembuatan koin ini memang kita harus membutuhkan bantuan tukang bubut namun untuk yang lainnya Kita bisa mengerjakan sendiri secara manual yuuu lanjut....

Albronce Yang di buat koin

Masukan koin kedalam Potongan As Sock tadi posisikan tinggi rendahnya posisi koin sesuai dengan Tabung Skep standar...Kemudian bor bagian tengah sesuai dengan diameter Jarum skep ....agar jarum skepnya tidak lepas dari dudukannya bisa di buatkan pengancing atau di lem Besi...seperti gambar di bawah

Koin yang sudah terpasang di dalam tabung skep

Tampak atas Jarum skep yang dilem

Bor pada bagian sampingnya untuk dudukan tali gas sesuaikan dengan gambar dari lubang besar menjadi kecil agar tali gas dapat mengunci...contoh gambar di bawah

Dudukan Tali gas

Lalu membuat Jalur tabung skep agar tabung skep tidak bergerak/berputar... bisa dengan menggunakan gergaji besi dari atas kebawah...kedalaman dan lebarnya di sesuaikan kebutuhan perhatikan contoh gambar di bawah

kemudian membuat Stelan gas dan Cut way ......
potong dengan menggunakan Gerinda usahakan berpatokan pada ukuran tabung skep yang asli agar tidak terlalu jauh melenceng dari pakemnya....

Papas bagian Pantat dengan menggunakan Gerinda dengan berpatokan pada ukuran tabung skep yang asli

Cara di atas bisa di terapkan juga untuk carbu Reamer/Spek up ....Tinggal menyesuaikan diameter tabung yang di inginkan...jika ingin mendapatkan Diameter tabung yang lebih besar teman-teman bisa menggunakan As sock depan yang berdiameternya lebih besar dari RX king seperti As Sock tiger diameter 31mm atau Scorpio 33mm..Namun hal ini hanya di recomendasikan untuk Carbu yang telah mengalami Modifikasi/Reamer dengan dameter Venturi yang lebih Besar dari standarnya 28 mm
